O que é impressão 3D? Conheça a tecnologia de impressoras 3D!

Impressão 3D vem revolucionando a maneira com que obtemos peças, permitindo criar objetos únicos, eliminar perdas, otimizar processos e gerar uma série de benefícios para diversas aplicações. As impressoras 3D estão cada vez mais presentes no dia a dia das pessoas e nas empresas, inclusive criando profissões e carreiras até então não exploradas.


A impressão 3D é uma das vertentes da indústria 4.0. A fabricação digital (ou fabricação aditiva), está transformando os processos de fabricação, produção e até mesmo a vida das pessoas. A confecção de próteses, peças de engenharia, guias médicas, objetos de decoração e até alimentos já são feitas com essa tecnologia.

Mesmo que você já tenha ouvido falar sobre a impressão 3D, é muito importante buscarmos cada vez mais conhecimento sobre, já que é um mercado relativamente novo e que está em constante crescente, com inovações diárias. Nos últimos anos os avanços foram enormes e, se você ficar para trás, pode ser mais difícil se adaptar às mudanças que estão por vir.

Então, criamos este guia completo para mostrar o que é impressão 3D e tudo o que está envolvido nesse universo. Entre os temas vamos falar sobre:

  • a história da impressão 3D;
  • os tipos de impressão 3D;
  • o passo a passo da impressão 3D: do projeto até a concepção da peça;
  • as possibilidades com a tecnologia;
  • dicionário da impressão 3D;
  • os melhores softwares de modelagem 3D;
  • as características dos filamentos para impressão 3D;
  • como trabalhar os parâmetros de impressão;
  • os softwares de impressão 3D mais utilizados;
  • os principais erros de impressão 3D;
  • como dar acabamento nas peças;
  • como aumentar a qualidade de suas peças impressas.

Muito conteúdo, não é mesmo? Com este guia você não saberá apenas o que é impressão 3D, mas conhecerá a fundo tudo o que a tecnologia pode proporcionar e como começar a utilizá-la. Vamos começar?

Um pouco sobre a história da impressão 3D

Você acha que a impressão 3D é nova, recente? Bom, nem tanto! A tecnologia foi inventada ainda em 1984, ou seja, há mais de 3 décadas! O inventor foi Chuck Hull, um norte-americano. É claro que a primeira impressora 3D não se parecia nada com as atuais, até porque a tecnologia de entrada foi a estereolitografia, precursora da impressão 3D.

O objetivo do projeto inicial era dividido em duas frentes: criar lâmpadas para solidificação de resinas e acelerar o processo de fabricação de peças plásticas. Como se pode imaginar, a segunda aplicação se mostrou com um potencial maior e foi fortemente desenvolvida.

Já nos primeiros resultados a impressora 3D mostrou duas características bem marcantes: a flexibilidade e rapidez. Essas vantagens da tecnologia permeiam até os dias de hoje.

Com o sucesso da criação, Hull criou a 3D Systems Corp., empresa que até hoje é uma das maiores no cenário mundial. A marca deteve a patente da tecnologia e iniciou as vendas de máquinas. Também surgiram outros tipos de impressão 3D, que igualmente foram patenteados.

Por questão da patente e do preço elevado dos componentes, ter uma impressora 3D na década de 90 definitivamente não era para qualquer um. Então, para se ter uma ideia, para adquirir uma máquina era preciso desembolsar aproximadamente 1 milhão de dólares na época! Só por efeitos de comparação, hoje o preço de impressora 3D pode iniciar em torno de 2 mil reais em um modelo de entrada.

Os tipos de impressoras 3D

tipos de impressoras 3d

Muito se fala sobre impressão 3D de uma forma geral, mas você sabia que há diferentes tipos de impressoras dessa tecnologia? FDM, DLP, SLA. Esses são alguns dos modelos que utilizam princípios diferentes para criar as peças. Para que você entenda melhor cada uma das alternativas, vamos explicá-las a seguir:

FDM – Fused Deposition Modeling

O modelo FDM é o mais utilizado e conhecido. A sigla representa Fusão por Deposição de Material. Basicamente, o princípio de atuação da impressora 3D FDM é o aquecimento do filamento até a fusão. O volume de material derretido é pressionado pelo bico extrusor, sendo depositado na superfície de impressão.

impressão 3d - como funciona



O material é depositado em camadas, como mostra a imagem acima. Atualmente as impressoras 3D FDM atuam com resolução entre 0,05 e 0,4 milímetros. Essa medida corresponde à altura da camada. Quanto menor o valor, mais lisa será a peça, com maior qualidade superficial.

SLA – Stereolithography e DLP – Digital Light Processing

O tipo SLA corresponde à estereolitografia. No processo de fabricação com SLA uma resina de fotopolímero é curada por uma fonte de luz. Outro tipo de impressão 3D, a DLP (Digital Light Processing), também usa o mesmo princípio de funcionamento, com a fonte de luz seletiva. No entanto, a principal diferença entre SLA e DLP é a fonte de luz que eles usam para curar a resina. Enquanto a SLA utiliza laser de pontos, a impressora DLP usa voxel.

impressão 3d - processo



SLS – Selective Laser Sintering

SLS é um outro tipo de impressão 3D. A sigla representa Sinterização Seletiva por Laser. Nesse caso, uma fonte de energia térmica induz seletivamente a fusão entre partículas de pó para criar um objeto sólido.

impressão 3d - como fazer



Se quiser ter mais informações, leia nosso conteúdo específico sobre os tipos de impressão 3D e seus benefícios.

O passo a passo da impressão 3D: do projeto à peça final

Muitas pessoas têm dúvidas sobre como é o processo de impressão 3D, como é o funcionamento da máquina. Então, para explicar isso melhor, focamos na tecnologia FDM e criamos um infográfico para detalhar o processo. Veja a seguir:

Casas, roupas, acessórios, avanços na medicina, peças de decoração. Tudo isso é possível criar com uma impressora 3D!

Como falamos no início deste conteúdo, uma das principais características da tecnologia é a flexibilidade. Uma mesma máquina consegue imprimir uma peça mecânica, de alta resistência e rigidez, ou uma peça decorativa.

Fazendo um paralelo, imagine uma fábrica de carros. A linha de montagem é preparada para cada modelo de automóvel. As ferramentas de cada posto de trabalho são disponibilizadas para os operadores, que têm um trabalho já determinado.

Então, vamos lá! Imagine se, por algum motivo, o veículo a ser montado é trocado e no lugar entra um outro modelo. Com certeza a produção seria paralisada e um tempo extenso seria perdido para o setup.

A fabricação pela impressão 3D não pede isso. Basta preparar o arquivo, colocar na impressora, configurar corretamente e mandar imprimir.

Essa flexibilidade da máquina amplia as possibilidades de empreendedores e empresas. É claro que no caso da linha de montagem dos automóveis e de qualquer produto industrial, o que ganha é a velocidade. O tempo de impressão de uma peça ainda pode ser considerado lento, mas quando todo o tempo necessário para a obtenção de uma peça em uma empresa, isso se torna um ponto positivo. Não entendeu? Vou explicar.

Aqui na 3D Lab um de nossos clientes que trabalha com protótipos utilizava um terceiro para produzir peças em madeira e, assim, testar a concepção de novos projetos. Essa terceirização era cara, uma vez que era difícil encontrar um artesão que fosse habilidoso o suficiente para esse trabalho. Além disso, o trabalho manual levava vários dias e, na maioria das vezes, tinha que ser refeito para algum ajuste no projeto ou por falha na hora de criar a peça. Com a impressão 3D ele diminuiu os custos, ganhou tempo para obtenção das peças e ganhou produtividade.

Você também pode fazer isso! Conheça 10 possibilidades com impressão 3D para você aplicar agora mesmo!

Os muitos termos da comunidade de impressão 3D

Para saber o que é impressão 3D você precisa conhecer o vocabulário da comunidade. Diferentes siglas e palavras definem diversos componentes, técnicas e erros. Hotend, all metal, direct drive, overhang… a lista é extensa, mas vale muito a pena estudar esses conceitos para começar a falar a língua da impressão 3D. Veja os principais termos a seguir:

Extrusor



O extrusor é o principal conjunto de qualquer impressora 3D. Muitas pessoas falam do extrusor como se ele fosse um único componente, mas não é isso. Ele é um conjunto de itens, responsável por aquecer o filamento e depositar na mesa de impressão.

Os componentes que fazem parte do extrusor são o tracionador, dissipador de calor, bloco aquecedor e bico de impressão, além do resistor e termistor. Além disso, em algumas impressoras ainda há o tubo de teflon.

Overhang



A impressão 3D FDM se faz em camadas. Para criar uma camada superior ela vai se apoiar em uma inferior. Porém, quando a peça apresenta inclinação, essa sustentação pode ser perdida e a qualidade de impressão nessa região pode ficar ruim.

Normalmente, avalia-se o quanto o filamento é capaz de criar essa inclinação sem sustentação mantendo a qualidade. Para o PLA o ideal é utilizar um cooler para a peça. Isso ajuda a resfriar mais rápido as camadas e garantir melhor qualidade. No entanto, isso não serve para o ABS. Se for projetado ar frio em uma peça de ABS ela vai se deformar.

Skirt



É normal que toda impressão tenha uma borda externa, sem contato com a peça. Esse material depositado serve para regular o fluxo e eliminar parte do filamento que pode conter impurezas. É interessante estudar também sobre o Raft e Brim, que são técnicas para aumentar a fixação da peça à mesa.

Warping



O warping acontece principalmente em peças de ABS. Quando o material começa a resfriar ele sofre contração, do centro para a fora, gerando possíveis empenamentos. O ABS é um material crítico nesse sentido pelas próprias características da matéria-prima. O melhor a se fazer para evitar esse efeito é trabalhar com uma impressora fechada, mantendo a temperatura de trabalho constante e elevada.

O PLA não sofre tanto com warping. No caso dele é indicado um cooler para resfriar a peça. Outra solução para warping é a cola de fixação, mas ela serve para conter pequenas contrações.

STL

O STL é o arquivo dos modelos para impressão 3D. Existem alguns sites que você pode baixar o stl gratuitamente. Em outros, há venda dos modelos.

GCode

O GCode são as linhas de códigos responsáveis pelas movimentações da impressora. Você pode encontrar esses códigos dentro da configuração do fatiador.

Infill



O infill, ou preenchimento na impressão 3D, é um parâmetro importante na definição de sua peça. É possível criar peças sem preenchimento, como vasos, em que só as paredes são feitas, ou peças com 100% de infill, maciças.

O tipo de preenchimento também pode ser variado, analisando a melhor resistência para a peça.

Layer



Layer é a altura da camada e isso interfere diretamente na qualidade superficial da peça. Quanto maior for a altura da camada ajustada, pior será a resolução. As layers habitualmente utilizadas variam entre 0,05 e 0,3 milímetros.

Existem muitos termos importantes sobre a tecnologia de impressão 3D. Para conferir todos veja o nosso glossário de impressão 3D com 42 termos!

Os melhores softwares de modelagem para impressão 3D

Se você está conhecendo a impressão 3D agora, pode se perguntar como os modelos são criados, como é a transformação das ideias nos arquivos. Para isso, precisamos estudar sobre os softwares de modelagem. Nesses programas você criará as peças em 3D, gerando o arquivo que será lido pela impressora.

SolidWorks





Específico para criações paramétricas, o SolidWorks é um dos softwares mais utilizados em todo o mundo para a modelagem de peças em 3D. Essa solução é ideal para projetos mecânicos e de engenharia. Sua interface é intuitiva, apesar do grande leque de possibilidades.

Fusion360





O Fusion360 é uma solução completa para modelagem 3D. O software permite criações paramétricas, modelagem “freeform”, sólidas e montagens. É possível simular encaixes e funcionamentos de sistemas, inclusive com testes e estudos de movimentos, tensão, estresse térmico, entre outros.

Tinkercad



O Tinkercad é uma ferramenta bem simples de trabalhar. Ele não precisa ser baixado ou comprado e pode ser utilizado no navegador. Para a criação dos modelos você pode partir de peças prontas, como cubos e esferas, criando montagens e editando. Esse aplicativo é um dos mais fáceis e acessíveis de modelagem para impressão 3D.

3D Builder



O 3D Builder é outra solução simples para criar seus modelos em 3D. Totalmente intuitivo, a interface permite que usuários sem conhecimento técnico em modelagem possam criar suas peças e iniciar a impressão 3D.

Se você quiser conhecer mais opções, confira nosso conteúdo com os 10 melhores softwares de modelagem 3D.

As propriedades técnicas dos filamentos para impressão 3D

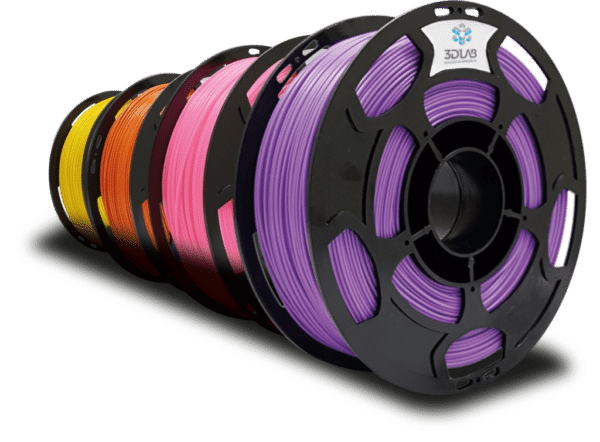

pack cores

Conhecer as propriedades dos materiais utilizados pelas impressoras é muito importante para entender o que é impressão 3D. Na tecnologia FDM a matéria-prima é composta pelos filamentos. Basicamente, os mais utilizados no mercado são PLA e ABS, mas o PETG vem crescendo bastante e se tornando popular.

PLA

O PLA é um material biodegradável e originado do amido de milho ou outras fontes renováveis. Sua utilização na tecnologia é bastante diversificada, principalmente pela qualidade de impressão e facilidade de uso.

O material pode ser usado em qualquer tipo de máquina, seja ela aberta ou fechada, com ou sem mesa aquecida. O filamento PLA para impressora 3D tem alta dureza e ótima qualidade superficial sem necessidade de acabamento. Sua resistência mecânica com carga estática é alta.

ABS

O ABS é outro material bastante utilizado no mercado. O filamento ABS para impressora 3D tem alta resistência mecânica, elevada resistência térmica e facilidade para acabamento posterior, seja com lixa ou processo de acetona pura.

Para imprimir com filamento ABS é necessário ter uma impressora 3D com mesa aquecida, para melhorar o fixamento da peça à superfície, e é indicado que a impressora seja fechada para impedir o efeito de warping.

PETG

Principalmente na Europa, o filamento PETG para impressora 3D vem crescendo bastante na utilização para a tecnologia. O material tem alta resistência química, mecânica e intermediária resistência térmica.

A facilidade de impressão é um ponto positivo, fazendo com que o material possa ser utilizado em impressoras abertas ou fechadas, com ou sem mesa aquecida, assim como o filamento PLA.

Outros

Existem outros diversos filamentos para impressão 3D. A 3D Lab fabrica e fornece, além dos três tipos já citados, o Flexível, HIPS (solúvel) e Wood. Estamos testando e desenvolvendo outros materiais, como o filamento de carbono e até mesmo filamentos especiais para impressão 3D de metal.

As melhores configurações para os parâmetros de impressão

marmore

Saber como configurar os parâmetros de impressão 3D é muito importante para conseguir atuar bem com a tecnologia. Não adianta simplesmente comprar a impressora 3D e querer tirar dela peças de alta qualidade sem aprender sobre as configurações. Fique sempre de olho nas dicas de impressão que postamos!

Muitas pessoas utilizam perfis de fatiamento, ou seja, as configurações, padrões, mas isso não é o mais indicado, uma vez que cada projeto tem suas particularidades. Por isso, confira uma lista das principais configurações para os parâmetros de impressão:

Velocidade de impressão

A velocidade de impressão 3D é um dos principais parâmetros. Não adianta querer aumentar essa velocidade de forma incalculada e irresponsável. A estrutura da máquina é uma interferência direta nesse caso. Máquinas mais robustas conseguem velocidades maiores, normalmente.

Um ponto importante é a qualidade das peças impressas. Com maior velocidade pode-se prejudicar essa qualidade, aumentando vibração da máquina e perdendo precisão. Em impressoras 3D profissionais, como a Force One, a velocidade de impressão recomendada é até 120mm/s. Para projetos mais detalhados pode-se reduzir esse parâmetro e trabalhar com mais cautela.

A altura da camada é a resolução da peça, como já falamos neste conteúdo. Quanto maior for a altura, variando normalmente de 0,05 a 0,4mm, pior será a qualidade superficial.

Primeira camada



Alcançar uma boa qualidade para a primeira camada da impressão 3D é crucial, isso porque as camadas posteriores serão construídos sobre ela. Se essa primeira camada não estiver bem estruturada, toda a peça pode sofrer com isso.

Garanta que a mesa esteja alinhada e na distância certa do bico de impressão. Além disso, verifique se o fluxo de material que sai do bico é o correto, sem que haja falta ou excesso de material depositado.

Suporte de impressão 3D



Sentido de impressão

imprimindo 3d



O sentido de impressão das peças, apesar de não ser uma configuração, como a altura da camada ou a velocidade, é muito importante. Esse é o posicionamento da peça na mesa e isso pode influenciar na geração de suportes, na qualidade da peça e na resistência dela.

A resistência da peça na direção transversal às camadas é maior do que na direção longitudinal. Então, pense na aplicação da sua peça para posicioná-la na mesa de impressão.

Outro ponto importante é a qualidade. Se houver a necessidade de suporte, a área em que será construída pode ficar com uma qualidade inferior, além de representar um gasto a mais de material e tempo de impressão.

Impressão 3D de peças grandes

A impressão 3D pode ser utilizada para criar peças de diferentes tamanhos. No mercado há impressoras com mesas pequenas, de 200x200x200 milímetros, por exemplo, nos sentidos X, Y e Z, até dimensões maiores, com 400x400x400 ou até superior.

Para impressão 3D de peças grandes é interessante analisar a necessidade de partir os modelos e criar encaixes. Caso seja necessário acabamento nas peças, pode-se aumentar a velocidade de impressão e trabalhar com camadas mais altas.

Impressão 3D de peças pequenas

impressão mário bross



Para imprimir peças pequenas também existe algumas particularidades. Com projetos detalhados você precisa atentar para o ajuste correto entre qualidade, fluxo e velocidade, além da temperatura de extrusão do bico.

Impressão 3D colorida

impressão



É possível criar uma impressão 3D colorida. Para isso há basicamente três maneiras: utilizar uma impressora com duplo ou mais extrusores; dividir as partes da peça e imprimi-la separadamente ou fazer a troca do filamento durante a impressão. Claro, você também pode imprimir a peça somente com uma cor e depois pintar.

Os principais softwares de impressão 3D

Depois de criar ou importar os arquivos para impressão 3D e escolher o filamento ideal, chega a hora de preparar o modelo para o fatiamento, ou seja, ajustar os parâmetros de impressão. Para isso você deve usar o que chamamos de softwares fatiadores, ou softwares de impressão 3D.

Essas soluções transformam seu objeto 3D em um modo de leitura para as impressoras, segmentando a peça em camadas. Essa configuração inclui todos os parâmetros importantes, como velocidade de impressão 3D, preenchimento, altura da camada, além dos ajustes nas dimensões da peça.

Simplify3D

O Simplify3D é uma das soluções mais utilizadas como software de impressão 3D. Para utilizar é preciso investir na licença do software, que é bem completo.

É possível personalizar toda a sua impressão, inserindo parâmetros diversos. O software lhe mostra uma estimativa de duração da impressão e peso em material gasto. Também é possível configurar o valor gasto no filamento para encontrar o custo de produção da peça.

Cura

O Cura é um software de impressão 3D criado pela empresa Ultimaker, uma das referências em impressão 3D no mundo. A solução pode ser utilizada em diversos tipos de impressoras FDM, da própria marca ou não. O software é totalmente gratuito e open source.

O Cura tem diferentes modos de utilização, indo do nível Básico até o Avançado. Neste último é possível configurar detalhes mais precisos da impressão.

Slic3r

O Slic3r é uma outra opção de software para impressão 3D. Trata-se de um software gratuito. É usado para preparar as configurações de impressão, abrir ou reparar arquivos.

É uma opção para a impressão 3D FDM e também para SLA/ DLP. Pode ser utilizado para criar múltiplos processos de impressão 3D, em diversas impressoras do mercado.

Os maiores erros de impressão 3D

Não pense que basta comprar uma impressora que você conseguirá imprimir peças de alta qualidade e aplicação. É preciso investir seu tempo para adquirir conhecimento. Saber alterar os parâmetros, pensar em cada projeto específico, conhecer as características dos materiais. Tudo isso ajuda a utilizar melhor a tecnologia. Infelizmente alguns erros podem acabar com os resultados. Por isso, fizemos uma lista com os principais equívocos cometidos e como resolvê-los. Veja:

Falta de aderência na primeira camada

Já falamos que a primeira camada é muito importante para a peça. Na verdade, imprimir uma boa primeira camada é meio caminho andado para uma peça perfeita! Um dos problemas que pode acontecer é essa camada se soltar. Isso pode ocorrer por alguns motivos, como distância grande do bico de impressão para a mesa, superfície fria ou com impurezas ou mesa desnivelada.

Então, certifique-se de ajustar a mesa corretamente, limpá-la antes de usar e aplicar produto fixador, como a cola adesiva. Confira também o ajuste da distância do bico à mesa, ele não pode ficar longe ou perto demais.

Sub extrusão

A sub extrusão é a falta de material para formar as camadas. Esse problema pode fragilizar a peça, gerar um acabamento ruim ou até causar a perda da impressão.

Esse efeito pode acontecer por vários motivos, como sujeira no filamento, entupimento do material no extrusor ou excesso de velocidade de impressão. Então, para resolver e evitar esse problema sempre trabalhe com filamentos de alta qualidade, inclusive guardando-os longe de poeira e umidade, além de garantir que a velocidade de impressão seja compatível com a máquina e material.

Fios soltos na impressão (stringing)

Um problema considerado comum na impressão é quanto ela fica cheia de fios soltos. Esse depósito de material acontece durante o transporte do conjunto extrusor, quando ele vai de um ponto a outro, passando por cima da peça. O ideal é que não depositasse material até chegar no ponto certo e isso você garante com a configuração de retract.

O retract, ou retração, é o movimento contrário do tracionador. Ao invés de ele movimentar o filamento em direção à mesa, ele faz o inverso. Assim, o carro extrusor pode se movimentar sem depositar filamento.

Tipos de acabamentos na impressão 3D

acabamento na impressão 3d

Para aumentar a qualidade  você pode optar por dar acabamento nas peças posterior à impressão. Existem formas diferentes de dar esse acabamento, vejamos algumas delas:

Alisamento e pintura

O tratamento com lixa é muito utilizado nas peças impressas para retirar as linhas de impressão e deixar a superfície lisa. Esse processo também é muito interessante quando há encaixes de segmentos. Após o tratamento com lixa você pode aplicar produtos preparadores e camadas de tintas, criando verdadeiras obras de arte.

O filamento PLA apresenta uma alta dureza, então lixá-lo não é uma tarefa simples. Já com o filamento ABS o caso é o contrário, sendo bem fácil o tratamento com lixa.

Acabamento com acetona pura

 resina



Outro produto bastante usado para dar acabamento nas peças impressas é a acetona pura. Esse material reage com o filamento ABS, removendo os efeitos das camadas de impressão e suavizando a superfície, deixando-a lisa. É importante dizer que somente a acetona pura funciona nesse processo, e com filamento ABS.

Tome cuidado com a acetona, uma vez que trata-se de um material inflamável.

Para saber mais sobre como dar acabamento com acetona nas peças, confira nosso conteúdo exclusivo sobre o tema.

Processo para deixar as peças mais resistentes

Uma das aplicações das peças impressas é na engenharia e prototipagem, além do uso como produto final. Para isso, muitas vezes elas devem ter uma boa resistência mecânica. Existem algumas dicas para aumentar essa resistência, tal como escolher o material mais adequado, analisar o sentido de impressão, variar o tipo e percentual de preenchimento, entre outras.

Como aumentar a qualidade das peças na impressão 3D

Para fechar o nosso guia sobre o que é impressão 3D, vamos falar sobre as técnicas para aumentar a qualidade das peças impressas em 3D.

Mantenha sua impressora bem ajustada e calibrada

Para alcançar boa qualidade nas peças é preciso manter as impressoras sempre com a manutenção em dia, permitindo que elas estejam ajustadas e calibradas. Correias, guias e algumas peças podem sofrer desgastes durante o uso e tempo, então é preciso investir na manutenção preventiva, não só corretiva, quando acontece uma quebra ou falha.

A 3D Lab oferece o serviço de manutenção multimarcas. Traga a sua impressora e vamos fazer uma análise do que precisa ser feito para que suas peças sejam perfeitas!

Acerte nos parâmetros de impressão 3D

Acertar nos parâmetros de impressão é muito importante. Faça uma análise minuciosa de cada parâmetro, como velocidade de impressão, fluxo de material, retract, altura da camada, entre outros.

Sempre escolha filamentos de qualidade

pla roxo



Por fim, sempre escolha filamentos de alta qualidade. Nós produzimos os materiais mais conceituamos do mercado, testados em todas as marcas do mercado nacional e diversas impressoras importadas. Contamos com diversos processos de análise de qualidade para garantir a perfeita aplicação dos nossos clientes.

E então, depois deste guia super completo sobre a impressão 3D eu tenho certeza que você está pronto para começar a utilizar essa tecnologia, seja como hobby, empreendimento ou aplicação na empresa. Fique por dentro de todos os lançamentos de 2023 e se quiser uma consultoria ou precisa tirar dúvidas, entre em contato conosco e vamos lhe ajudar!

Continue lendo

Tipos de preenchimento no Cura! Veja como configurar o infill neste software

Como você define tipo e percentual de preenchimento interno nas suas impressões 3D? Se você ainda não domina o assunto, a gente te explica os padrões de preenchimento no Cura. O software mais utilizado atualmente na preparação de arquivos para impressoras 3D FDM!


Também conhecido como infill, o preenchimento no Cura é usado para – como o próprio nome diz – preencher a impressão 3D. Não somente isso, pode oferecer maior resistência e peso, além de estar diretamente ligado ao tempo de impressão.

Esse parâmetro é definido durante o fatiamento da peça. E, apesar dos resultados parecerem iguais por fora, o tipo de padrão e a densidade do preenchimento podem mudar bastante as características técnicas e custo da impressão.

Isso porque se tratando de produção, ter um bom entendimento dos padrões de infill do Cura oferece benefícios valiosos como:

  • redução de gastos com materiais e consequentemente o custo;
  • maiores variações de peso final do produto;
  • otimização do tempo gasto com fabricação.

Não somente o padrão de preenchimento, é importante saber configurar o número de camadas e a densidade de preenchimento. No qual 0% refere-se a uma peça oca e 100% a uma peça maciça.

Portanto, para te ajudar, vamos mostrar os padrões de preenchimento disponíveis no Cura, bem como a funcionalidade de cada um deles para otimizar os resultados das suas impressões!

Padrões de preenchimento no Cura

Preenchimento no Cura

Na atualização mais recente do Ultimaker Cura (versão 4.9), existem 13 padrões de preenchimento disponíveis para o usuário.

  • Linhas;
  • Zigue-zague;
  • Grade;
  • Triângulos;
  • Tri-hexágono,
  • Cúbico;
  • Subdivisão Cúbica;
  • Octeto;
  • Quarto Cúbico;
  • Giroide;
  • Concêntrico;
  • Cruzado;
  • Cruzado 3D.

Geralmente, as linhas de preenchimento são impressas em um ângulo de 45°, pois os motores X e Y trabalham em conjunto para obter uma aceleração máxima sem interferir na qualidade.

O que vai interferir na sua impressão é a escolha do infill que, se não for definido corretamente, pode afetar significativamente a resistência e a flexibilidade da peça. Para facilitar, distribuímos os tipos de preenchimento do Cura em quatro categorias:

  • Impressões 3D de baixa resistência,
  • Impressões 3D de média resistência;
  • Impressões 3D de alta resistência;
  • Impressões 3D flexíveis.

Impressões 3D de Baixa Resistência

Preenchimento no Cura Impressões 3D de Baixa Resistência

As impressões 3D de baixa resistência se tratam de peças que não são submetidas ao manuseio pesado ou pressão. Nesta aplicação, a densidade de enchimento típica é de 0 a 15% e os padrões de preenchimento indicados são “Linhas” e “Zigue-zague” por fornecerem impressões mais rápidas.

Ambos os padrões produzem uma grade 2D por meio de movimento retilíneo, no qual apenas um eixo é impresso por camada. O que os diferem entre si é que “Linhas” formam várias linhas por camada, enquanto “Zigue-zague” se trata de uma linha constante (desde que não seja interrompida pela impressão).

Como visto na imagem abaixo, a diferença entre os dois padrões torna-se quase indistinguível.

Impressões 3D de Média Resistência

Preenchimento no Cura - Impressões 3D de Média Resistência

Para impressões 3D sujeitas a uma tensão média, a densidade do infill varia entre 15 a 50%. Os padrões de preenchimento do Cura apropriados para esse tipo de peça são:

  • Grade: se trata do padrão menos complexo para esta aplicação. Logo, é o que entrega maior velocidade de impressão;
  • Triângulos: a malha 2D feita de triângulos possui a vantagem de maior resistência em caso de carga aplicada perpendicularmente à face do objeto. Também é a mais indicada para impressões 3D com componentes retangulares finos.
  • Tri-hexágonos: esse tipo de padrão produz hexágonos 2D intercalados com triângulos. Por serem uma forma eficiente, os hexágonos constituem um preenchimento forte em relação ao uso do material.

Um detalhe importante sobre esses padrões de preenchimentos é que eles podem aumentar o tempo da sua impressão em até 25% se comparado com “Linhas”.

Impressões 3D de Alta Resistência

Preenchimento no Cura - Impressões 3D de Alta Resistência

Impressões 3D de alta resistência se tratam de peças funcionais, já que exigem muita resistência em várias direções e que necessitam de uma densidade de preenchimento superior a 50%. Para esta aplicação, os padrões de infill incluem:

  • Cúbico: constitui cubos empilhados e inclinados;
  • Subdivisão Cúbica: uma variação do “Cúbico” que usa menos material.
  • Octeto: empilha formas de pirâmide e também é conhecido como “Tetraédrico”;
  • Quarto Cúbico: é semelhante ao “Octeto”, embora metade das formas de pirâmide sejam deslocadas em relação à outra metade;
  • Giroide: particularmente único, esse padrão dá a impressão de ondas. É a escolha ideal para peças que serão preenchidas com gesso, devido ao seu formato facilitar a dissipação do material em sua forma líquida. Também é o padrão indicado para peças que serão tensionadas de várias maneiras.

Ironicamente, os padrões para impressões 3D de alta resistência são frequentemente usados com densidades mais baixas de preenchimento devido a visual com apelo estético. O que realmente pode funcionar para alguns fabricantes que gostam desse tipo de efeito.

Impressões 3D Flexíveis

Preenchimento no Cura - Impressões 3D Flexíveis

As peças que exigem maior flexibilidade podem ter densidade de preenchimento de 0 a 100% dependendo de quão dobrável sua impressão precisa ser. Aqui os padrões indicados são:

  • Concêntrico: é um padrão que produz “ondas” no interior da impressão, imitando as formas das paredes externas.
  • Cruz: esse tipo produz grades que muito se parecem com cruzes muito elaboradas. Além de um visual interessante, os espaços entre elas permitem dobrar e torcer a impressão.
  • Cruzar 3D: semelhante ao cruzado, este padrão 3D conta com linhas que se movem em inclinações conforme a impressão cresce. Se trata também do padrão com mais rigidez entre os indicados para peças flexíveis.

Altura de camada e densidade do preenchimento no Cura

Altura de camada e infill do Cura

Definir a altura da camada é importante, pois interfere na qualidade visual e no tempo de impressão da peça. Em relação a densidade de preenchimento da impressão 3D, é a quantidade de plástico aplicado no interior do objeto, no qual uma densidade mais alta significa uma peça mais pesada e uma densidade mais baixa uma peça mais leve.

É por isso que saber configurar corretamente a densidade de preenchimento das suas impressões 3D fará toda a diferença no resultado final, já que densidades menores são indicadas para modelos com uma finalidade visual, e densidades maiores aplicam-se a peças para uso final.

Então agora você já sabe os tipos de preenchimento do Cura, que tal testar você mesmo cada um deles? Aproveite também para conferir o nosso conteúdo sobre Plugins do Cura!

Continue lendo

Aprenda como escolher o tipo e percentual de preenchimento na impressão 3D!

Aprenda como escolher o tipo e percentual de preenchimento na impressão 3D!

Você já parou para pensar qual a importância em saber as características dos tipos e percentual de preenchimento na impressão 3D? Isso é fundamental, uma vez que gera influência em toda a estrutura e resistência da peça. Além disso, também temos influência na quantidade de material gasto e no tempo de impressão.


Ah, não pode ler agora? Que tal ouvir este conteúdo? Basta clicar no play!

O preenchimento na impressão 3D tem grande influência em diversos parâmetros de uma peça, desde o tempo de impressão, quantidade de material gasto e resistência mecânica. Porém, pode não ser muito fácil entender, no momento de fatiar a peça no software de impressão, qual é a o preenchimento ideal, com o percentual e tipo.

É possível (e muito fácil) variar o preenchimento de uma peça, indo desde 0% de preenchimento, no modo vase, até um objeto sólido, com 100% de preenchimento. No entanto, qual é o mais indicado?

Neste post vamos discutir como analisar melhor o percentual e tipo de preenchimento para as peças da impressão 3D. Acompanhe!



Entenda quais são as partes de uma peça impressa

Uma impressão 3D padrão pode ser dividida em 4 seções. Os parâmetros dessas seções podem ser alterados para melhorar o seu resultado final. Então agora vamos ver quais são elas!

  1. Paredes ou cascos: são as paredes externas de um objeto, normalmente construídas verticalmente ao longo do eixo z;
  2. Camadas inferiores: são as camadas da impressão expostas à parte externa do modelo, voltadas para a mesa de impressão;
  3. Camadas superiores: são as partes da impressão expostas para o exterior do modelo, voltadas para cima, em direção ao bico;
  4. Preenchimento: é a estrutura interna da impressão.



Analise as opções dos tipos (formatos) de preenchimento

Além de variar o percentual, também é possível alterar o tipo, ou formato, do preenchimento. Cada formato agrega características distintas e essa escolha deve ser pensada de acordo com a necessidade do projeto, os esforços que a peça vai sofrer e em quais sentidos.

As opções de formatos dependem do software de fatiamento que você vai escolher. Os formatos mais comuns são os seguintes:



  • formato retangular: é um dos mais comuns e utilizados. Oferece uma boa resistência em todos os sentidos de carga e é fácil de ser impresso;
  • formato triangular: indicado para casos em que a resistência maior é necessária na direção da casca. O ponto negativo é que esse formato eleva o tempo de impressão;
  • wave: como o nome já induz, o preenchimento wave se faz em formas de onda. Indicado para peças que sofrem esforço de tensão ou compressão. Bastante utilizado em peças flexíveis;
  • honeycomb: esse é o modelo mais resistente entre as opções anteriores. Apresenta maior resistência em todas as direções, com pouco acréscimo no tempo de impressão.

Estude as influências do percentual de preenchimento na impressão 3D

Agora que já conhece os tipos de preenchimento, vamos analisar o que a mudança no percentual de infill pode gerar para seu projeto de impressão 3D:

Volume de material gasto

Quanto maior o infill, ou preenchimento, maior será o volume de material gasto. Isso é bastante claro e um dos principais pesos na escolha do preenchimento pelos usuários. Devemos sempre otimizar o projeto, gastando a menor quantidade possível de material, mas isso vai gerar impacto na resistência da peça, então deve haver um equilíbrio.

Resistência da peça

Falando da resistência, esse é o nosso segundo ponto de interferência que o percentual de preenchimento vai gerar na peça. Uma peça sólida, com 100% de preenchimento, vai ser mais resistente mecanicamente do que uma peça com 20%, claro.

No entanto, será que seu projeto realmente precisa dessa resistência? Peças decorativas, por exemplo, podem ser feitas com um percentual menor.

Tempo de impressão

Por fim, o tempo de impressão também é influenciado na escolha do percentual de preenchimento. A diferença de tempo no final da impressão de duas peças pode ser bem significativo. Só para ilustrar, fizemos uma análise comparativa com a impressão de um cubo com três percentuais diferentes de preenchimento. Veja abaixo:



#Dica extra: Use a espessura da parede para reduzir o porcentual de preenchimento

A parede externa é geralmente a primeira área impressa em qualquer camada. Isso significa que a espessura dessa parede está intimamente ligada à quantidade e porcentagem de preenchimento.

Quando você aumenta a espessura da parede externa de um objeto, também aumenta sua força. Então, o objeto se torna mais robusto e capaz de lidar com o estresse sem a necessidade de aumentar a densidade de infill.

A maioria dos programas de fatiamento permite ajustar a densidade da espessura da parede em áreas específicas do objeto. Oferecendo assim uma resistência localizada onde ela é mais necessária.

A espessura é geralmente medida nos diâmetros dos bicos de impressão. Se você decidir aumentar ligeiramente a espessura para reduzir os valores de preenchimento, certifique-se de que o valor é múltiplo do diâmetro do seu bico.

Realmente usar filamentos de boa qualidade durante a impressão ajuda! Especialmente se você estiver procurando maximizar a resistência ao mesmo tempo em que reduz a quantidade de material usado. É aí que o filamento de alta qualidade ajuda, suas impressões serão mais fortes, mas com um preenchimento menor (ou nenhum), você pode usar menos material e economizar mais tempo. Você ainda pode economizar dinheiro com menos impressões falhas ou partes inutilizáveis.

Veja as regras de ouro dos tipos de preenchimento na impressão 3D!

  • Entenda a aplicação de uma peça antes de especificar a espessura da parede e a porcentagem de preenchimento. Isso porque o aumento na espessura da parede e no percentual de preenchimento aumentam a resistência, mas também o tempo de impressão e o custo;
  • projete a espessura das paredes como um múltiplo do diâmetro do bico;
  • para impressões retangulares e rápidas, use o preenchimento adequado para melhorar a velocidade de impressão. Se a resistência for crítica para a geometria de colmeia ou triangular, aumente o preenchimento quando comparado ao infill da geometria retangular.

No final, quando se pensa em preenchimento, você deve sempre lembrar a relação entre força, custo e tempo de impressão. Cada aumento na força de um objeto vem com um acréscimo correspondente no custo e no tempo de impressão.

O segredo para o uso bem-sucedido dos tipos de preenchimento na impressão 3D é encontrar o ponto ideal em que a força suficiente é obtida para o propósito planejado de um objeto, com custo e tempo sendo mantidos dentro de parâmetros aceitáveis.

Portanto, agora que você já sabe como equilibrar as configurações de tipos de preenchimento na impressão 3D com tempo e custos, confira nosso conteúdo sobre como aumentar a resistência mecânica de suas peças!

Continue lendo
